卧式虹吸刮刀卸料离心机的工作原理和结构特点是什么

日期:2022-08-02    发布人:杭州菲贝   阅读量:0

工作原理

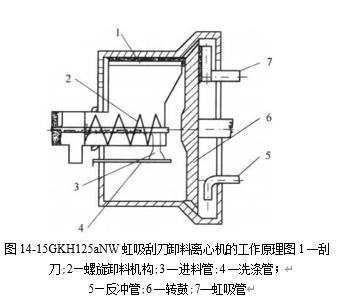

图14-15所示为GKH1250-NW卧式虹吸刮刀卸料离心机的工作原理。

图14-15GKH1250-NW卧式虹吸刮刀卸料离心机的工作原理

机器操作时,转鼓全速运转,由反冲管向虹吸室内灌水,液体经转鼓一虹吸室的通道被压向转鼓内,一方面排除虹吸室内的空气,另一方面在过滤介质上形成一层液体,以便进料时使物料分布均匀。然后开始进料,同时将虹吸管旋下至中间位置,一定时间后再将其旋至更低位置。悬浮液进入转鼓后,其中的滤饼被截留在过滤介质上,而滤液则穿过过滤介质经内外转鼓的通道及转鼓与虹吸室的通道进入虹吸室,再由虹吸管将滤液抽走。截留在过滤介质的滤饼经丁定时间甩干后,用刮刀刮下,经螺旋卸料机构送至机外。

如果物料需要洗涤,则应在进料结束后打开洗涤阀,洗涤水经洗涤管喷嘴喷洒在物料上。在离心力的作用下,洗涤水通过滤饼层时置换物料表面吸附的有害物质,从而达到提高产品质量的目的。洗涤结束,经过一定时间的脱水,再进行卸料。

虹吸离心机的洗网与普通离心机的洗网不同,不仅可由转鼓内从过滤介质上面进行洗涤,还有一个反向清洗功能,即由反冲管向虹吸室内加入洗涤水,通过虹吸管的上下旋转使液体从过滤介质下面向转鼓内脉冲式反冲洗涤过滤介质,从而使过滤介质达到真正再生。

以上是离心机每个循环所要完成的操作,其中洗涤滤布可根据情况一个或多个循环进行一次。当停机或在机器运转情况下的必要时候,视机内清洁度情况,若有需要,可开启门盖下部、机壳上部及背板后部的洗涤装置对机内进行清洗。洗涤水经机壳下侧面的排液管排岀。

结构特点

(1)由于虹吸、反冲和撇液的作用,机器的生产能力高(比普通GK1250的产量高50%),固体含湿量低(比普通GK1250的含湿量低2%~3%);其过滤速度可任意调节;使物料能均匀分布在过滤介质上,使机器运行更加平稳。

(2)全方位清洗,机内设计了多个清洗系统。能够在机器正常运转的情况下对机壳、门盖内部及转鼓内外等与物料接触部位实施全方位清洗,保持机内的清洁度。

(3) 与物料接触部位的零部件均采用特殊不锈钢制作,提高材料的耐蚀性,减少金属材料对物料的化学反应。表面采用抛光处理,使其表面更加光滑,尽量减少金属材料对物料的吸附能力。

(4)主轴密封采用接触密封一气密封装置,各电器元件均采用密闭防爆型。因此,机器全密闭、全防爆可在易燃、易爆、强腐蚀,有毒的环境中使用,也可对具有上述特性的物料进行分离脱水。

(5)安全性高。机器设计了多个联锁控制装置(门盖开启自锁,主轴承温控自控、振动自锁、油路自锁、整机位移自锁等等),若有一处异常,机器均会报警并停止运行。多方位保护设备正常运行,进一步提高了机器的安全度。

(6)自动化程度高。采用高性能的PLC控制,机器可实现无人操作的全自动化控制。并采用变频控制系统。可根据物料特性不同调整设备的运行主参数,使其应用范围更加广泛。

(7)润滑脂和润滑油均采用食品级,并采用有效的密封措施,避免润滑脂和润滑油的泄漏,造成对物料的污染。各密封件均采用高性能橡胶材料制作,既保证了各密封件的密封性能,又避免了密封件本身材质被腐蚀或分解造成物料的污染。

(8)设计了减振基础,大大减少机器的振动对厂房及设备的损害。
